SIMATIC S7- 300 系列产品支持热电阻温度检测,并配有专门的热电阻检测模块SM331(6ES7 331-7PF01-0AB0),可以测量多种规格的热电阻信号。
该模块支持两线制、三线制以及四线制热电阻接法。
该模块支持4组8通道输入,每个通道组的测量类型、测量范围可任意选择,精度可以达到15位+符号位。

本文介绍了热电阻专有模块SM331(6ES7 331-7PF01-0AB0)在TIA 环境下的组态及使用。
ƒ

2.硬件接线

用易懂的方式给大家介绍热电阻模块在TIA中的组态及使用(热电阻组态模块通道给大家) 用易懂的方式给大家介绍热电阻模块在TIA中的组态及使用(热电阻组态模块通道给大家) 技术资讯
(图片来自网络侵删)

2.1 热电阻接线

如图1所示,热电阻支持两线制、三限制、四线制接法。

用易懂的方式给大家介绍热电阻模块在TIA中的组态及使用(热电阻组态模块通道给大家) 用易懂的方式给大家介绍热电阻模块在TIA中的组态及使用(热电阻组态模块通道给大家) 技术资讯
(图片来自网络侵删)

三线制:柜内短接 M+ 和 IC+,务必始终将 IC- 和 M- 电缆直接连接至热电阻。

两线制:柜内短接接 M+ 和 IC+ 以及 M- 和 IC-

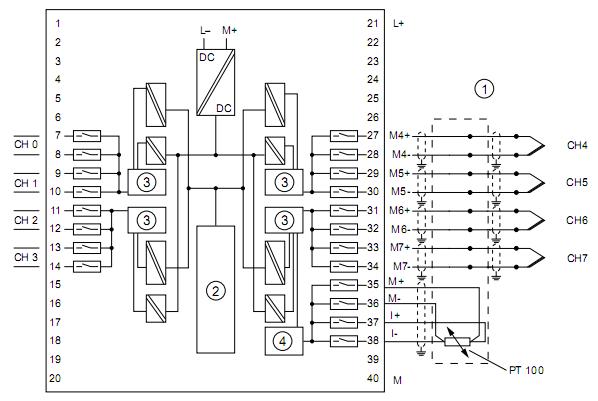

图1 接线图和方框图

① 4线制热电阻

② 3线制热电阻

③ 2线制热电阻

④ 数模转换器

⑤ 背板总线接口

⑥ 模数转换器 (ADC)

2.2 未使用通道处理

如图2所示,请将未使用通道短路或将其连接到额定范围内的电阻,以禁用诊断功能。

图2 未使用通到处理

3.组态设置

3.1 创建PLC项目

在STEP7 V14中创建一个项目并插入CPU 317站。
(具体步骤请参见手册:CPU硬件组态入门)

3.2 硬件组态

1. 进入设备视图,选中4#槽位,在右侧\"硬件目录 > AI > AI 8xRTD\"内找到模块双击。

图3 添加模块

2. 进入设备视图,双击模块进入组态界面,在通道组内设置通道的测量类型与测量范围

图4 模块组态

3. 确认通道地址

图5 确认通道地址

4.软件编程

打开程序,在右侧按如下路径找到:\"指令 > 基本指令 > 转换指令 > CONV\"。
双击\"CONV\"指令,先将PIW通道值转换为双整数(DINT),再将双整数(DINT)转换为实数(REAL),最后将实数(REAL)除以10.0(100.0),即可得到实际温度,程序如下图。

图 6 编程

使用热电阻专用模块,其实际检测温度值的处理与选择的测量范围相关:

气候型:当前通道值除以100.0

标准型:当前通道值除以10.0

GOST:当前通道值除以10.0
