基于Jira的运维发布平台的设计与实现 简单易懂(分支发布平台配置发布构建)

涉及软件

软件

功能

Jira

发布流程管理

Jenkins

执行各种流水线

Gitlab

代码仓库

Kubernetes

应用管理

Helm/kustomize

包管理

钉钉

消息通知

trivy

镜像扫描

镜像仓库

阿里云镜像仓库

PS：这里没有具体的软件部署

Jenkins的配置主要有两部分，如下：

（1）Jenkins上配置ShareLibarary

系统配置-->系统配置-->Global Pipeline Libraries

（2）创建流水线，配置Webhook以及添加Jenkinsfile

先配置一个变量和正则

再配置一个Token即可

配置流水线，添加对于的Jenkinsfile

（3）Jenkinsfile的主要逻辑如下

PS：下面仅列出大致的框架，并没有详细的代码

#!groovy@Library('lotbrick') _def gitlab = new org.devops.gitlab()def tool = new org.devops.tools()def dingmes = new org.devops.sendDingTalk()pipeline { agent { node { label "master"}} environment { DINGTALKHOOK = "https://oapi.dingtalk.com/robot/send?access_token=xxxx" } stages{ stage("FileterData"){ steps{ script{ response = readJSON text: """${webHookData}""" // println(response) env.eventType = response["webhookEvent"] if (eventType == "jira:issue_updated"){ // 获取状态值 env.jiraStatus = response['issue']['fields']['status']['name'] env.gitlabInfos = response['issue']['fields']['customfield_10219'] infos = "${gitlabInfos}".split("\r\n") for (info in infos){ prName = "$info".split("/")[0] // brName = "$info".split("/")[1] brName = info - "${prName}/" println(prName) println(brName) if (jiraStatus == "已发布(UAT)"){ println('进行合并PRE分支操作') }else if (jiraStatus == "已发布(PROD)"){ println('进行合并PROD分支操作') }else if (jiraStatus == "已完成"){println('进行分支打Tag并删除原分支') }else{ println("查无此项") } } } } } } } // 构建后的操作post {failure {script{ println("failure:只有构建失败才会执行")dingmes.SendDingTalk("分支合并失败 :x:")}}aborted { script{println("aborted:只有取消构建才会执行")dingmes.SendDingTalk("分支合并取消 :x:","暂停或中断") }}}}

以上Jenkins上配置基本完成。

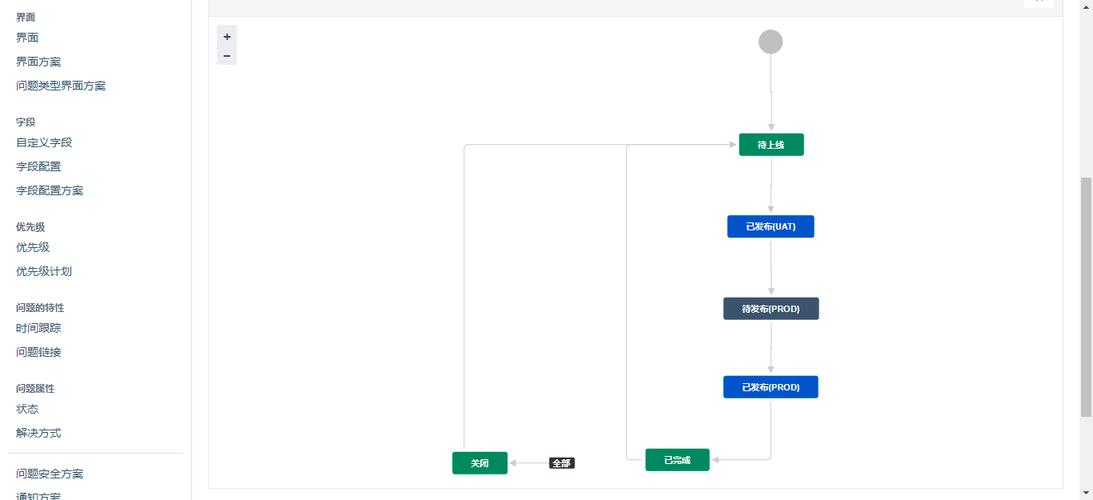

Jira上的主要配置如下：

设置-->系统-->网络钩子

上面配置完成后，即完成Jira上配置，然后就可以在对应项目的看板上查看所以待发布的项目，如下：

然后进行拖拽或者点击发布按钮，即可改变状态，触发流水线进行相应的操作了。

这里主要使用的是功能分支开发模式，主要分为以下几个分支：

代码合并路线是：DEV->TEST->UAT->PRE->MASTER

然后根据不同的分支判断执行不同环境的部署。

（1）配置Webhook插件参数

获取Gitlab分支

定义gitlab push条件，不是任何改动都需要触发流水线

定义过滤正则表达式

这样就只有commit的时候才会触发流水线。

（2）配置Jenkinsfile

def labels = "slave-${UUID.randomUUID().toString()}"// 引用共享库@Library('jenkins_shareLibrary')// 应用共享库中的方法def tools = new org.devops.tools()def branchName = ""// 获取分支if ("${gitlabWebhook}" == "gitlabPush"){ branchName = branch - "refs/heads/"currentBuild.description = "构建者${userName} 分支${branchName}"}pipeline { agent { kubernetes { label labels yaml """apiVersion: v1kind: Podmetadata: labels: some-label: some-label-valuespec: volumes: - name: docker-sock hostPath: path: /var/run/docker.sock type: '' - name: maven-cache persistentVolumeClaim: claimName: maven-cache-pvc containers: - name: jnlp image: registry.cn-hangzhou.aliyuncs.com/rookieops/inbound-agent:4.3-4 - name: maven image: registry.cn-hangzhou.aliyuncs.com/rookieops/maven:3.5.0-alpine command: - cat tty: true volumeMounts: - name: maven-cache mountPath: /root/.m2 - name: docker image: registry.cn-hangzhou.aliyuncs.com/rookieops/docker:19.03.11 command: - cat tty: true volumeMounts: - name: docker-sock mountPath: /var/run/docker.sock - name: sonar-scanner image: registry.cn-hangzhou.aliyuncs.com/rookieops/sonar-scanner:latest command: - cat tty: true - name: kustomize image: registry.cn-hangzhou.aliyuncs.com/rookieops/kustomize:v3.8.1 command: - cat tty: true - name: kubedog image: registry.cn-hangzhou.aliyuncs.com/rookieops/kubedog:v0.5.0 command: ['cat'] tty: true - name: trivy image: registry.cn-hangzhou.aliyuncs.com/rookieops/trivy:v2 command: ['cat'] tty: true volumeMounts: - name: docker-sock mountPath: /var/run/docker.sock""" } } environment { auth = 'joker' } options { timestamps() // 日志会有时间 skipDefaultCheckout() // 删除隐式checkout scm语句 disableConcurrentBuilds() //禁止并行 timeout(time:1, unit:'HOURS') //设置流水线超时时间 } stages { // 拉取代码 stage('GetCode') { steps { checkout([$class: 'GitSCM', branches: [[name: "${gitBranch}"]], doGenerateSubmoduleConfigurations: false, extensions: [], submoduleCfg: [], userRemoteConfigs: [[credentialsId: '83d2e934-75c9-48fe-9703-b48e2feff4d8', url: "${gitUrl}"]]]) } } // 单元测试和编译打包 stage('Build&Test') { steps { container('maven') { script { tools.PrintMes('编译打包', 'blue') } } } } // 代码扫描 stage('CodeScanner') { steps { container('sonar-scanner') { script {tools.PrintMes('代码扫描', 'blue') } } } } // 构建镜像 stage('BuildImage') { steps { container('docker') {script {tools.PrintMes('构建镜像', 'blue')}} } }// 镜像扫描stage('Vulnerability Scanner') { steps { container('trivy') { script{tools.PrintMes('镜像扫描', 'blue')} } } }// 推送镜像stage('Push Image') { steps { container('docker') { script{tools.PrintMes('推送镜像', 'blue')} } } } // 部署 stage('Deploy DEV') {when {branchName 'dev'} steps { container('kustomize'){script{tools.PrintMes('部署DEV环境','blue')}} } }stage('Deploy TEST') {when {branchName 'test'} steps { container('kustomize'){script{tools.PrintMes('部署TEST环境','blue')}} } }stage('Deploy UAT') {when {branchName 'uat'} steps { container('kustomize'){script{tools.PrintMes('部署UAT环境','blue')}} } }stage('Deploy PRE') {when {branchName 'pre'} steps { container('kustomize'){script{tools.PrintMes('部署PRE环境','blue')}} } }stage('Deploy PROD') {when {branchName 'master'} steps { container('kustomize'){script{tools.PrintMes('部署PROD环境','blue')}} } }// 跟踪应用启动情况stage('Check App Start') {steps{container('kubedog'){script{tools.PrintMes('跟踪应用启动', 'blue')}}}} // 接口测试 stage('InterfaceTest') { steps { sh 'echo "接口测试"' } } } // 构建后的操作 post { success { script { println('success:只有构建成功才会执行') currentBuild.description += '\n构建成功！
' dingmes.SendDingTalk("构建成功 :white_check_mark:") } } failure { script { println('failure:只有构建失败才会执行') currentBuild.description += '\n构建失败!' dingmes.SendDingTalk("构建失败 :x:") } } aborted { script { println('aborted:只有取消构建才会执行') currentBuild.description += '\n构建取消!' dingmes.SendDingTalk("构建失败 :x:","暂停或中断") } } }}

（3）在Gitlab上配置钩子

settings->webhook

到这里，Gitlab和Jenkins集成就差不多完成了，后面就是具体的调试以及配置了。

道路千万条，适合自己才最好。

上面是根据工作的实际情况做的运维发布，整体思路还有实现方式并不复杂，主要是充分利用各个软件地webhook能力，以及充分利用Jenkins灵活的插件功能，使得从创建发布计划和执行发布进行打通。

个人觉得还是有必要记录一下，也希望能帮助到有这方面需要的人。
