今天，就让我们跟随本篇文章，一起了解一下“强大的EPLAN家族”。

话不多说，直接上图，系统性的了解一下由成都圆石科技有限公司基于EPLAN Platform构建的以EPLAN软件为核心的电气数字化设计平台整体解决方案。

上图所示的“成都圆石科技有限公司—EPLAN电气数字化设计平台整体解决方案”中，共出现了7款常用的EPLAN软件以及非常知名的EPLAN在线元器件库。

接下来，我将为大家一一道来，它们的相关基础简介。

EPLAN Data Portal部件库是基于EPLAN软件平台的专业部件数据库，可以为工业自动化生态系统的工程设计提供高质量的工程数据，包括产品的商业数据、设备功能数据、原理图设计模型、平面布局模型、3D布局模型、3D数控加工数据、3D布线数据等。

EPLAN Data Portal 中下载的元器件数据，能够应用于工程设计的各个环节，如部件选择、原理图和部件列表生成、数据计算、安装布局和生产、文档管理等，可极大地提升工程设计的效率和质量。

EPLAN Data Portal新平台是EPLAN Cloud 云平台的重要组成部分。
新平台可以让用户更快更方便的定位高质量的EPLAN部件数据。

利用 EPLAN Data Portal，您可直接在线访问由日渐增多的知名组件制造商提供的高质量产品目录。
EPLAN 平台中所有固定的解决方案均可以访问此Web 服务。
可轻松将提供的组件转移到EPLAN 文档中，从而减少设计工作并提高机器和生产设备文档的质量。
凭借基于ECLASS Advanced 的Data Standard，EPLAN Data Portal 组件属性已具备系统性框架。

EPLAN Preplanning 是一个专为设备和工厂的预设计提供的CAE软件解决方案。
它同时支持图形化和数据库驱动的工作方式。
在一个项目中，数据能无缝的传输到跨专业的详细设计中。

使用 EPLAN Preplanning，您可以在预规划阶段采集工程数据。
其中包括生产设备、机器或建筑物的执行器和传感器等。

您可以从外部表格源导入数据，或者以图形方式采集生产设备或机器概览以及过程图和仪表图。

您还可以访问通过 EPLAN Preplanning 收集和丰富的数据，以用于后续的工程计划阶段。

通过EPLAN平台上的EPLAN Preplanning软件，你可以尽早的实现工程流程中技术方面的初始设计活动。
基于这种预设计数据，后续的电气原理图设计以及高层功能的详细内容可以在EPLAN平台中实现。

把预设计整合到规划确认中，由于数据的一致性，可以大大的降低成本，同时提高项目质量。
基于软件本身设置灵活，新推出的预设计软件可以让你非常容易快速的进入到这种设计模式。

借助 EPLAN Electric P8，您可以在工程系统中方便快速、连续且一致地为机器和生产设备规划电气设计。

EPLAN Electric P8支持多种工程方法：从手动创建到标准化和基于模板的工作。
EPLAN Electric P8 自动创建详细的报表作为项目文档的组成部分或是根据需要，在项目结束后继续运行或将报表进行捆扎。
通过这种方式，您可以为下游过程步骤提供工程中所有必要的信息。

EPLAN Electric P8 提供了多种多样的功能，用以实现快速原理图设计、多种报表自动生成、工程项目管理等等。
一旦原理图被建立，EPLAN 就能自动根据它自动生成各式各样的报表，这些报表可直接用于生产、装配、发货和维修。
此外，EPLAN 还提供了专门的接口，用来和其它的CAE软件进行项目数据交换，确保EPLAN 项目中的数据，与整个产品开发流程中的数据保持一致。

EPLAN Fluid是一款高效的、自动化的流体工程设计报表自动生成的工具、专门用于对液压、气动、制冷和润滑方面的流体动力设备中的回路进行规划和自动存档。

可在原理图中放置用于显示分支接点和分配器的简单连接符号或分配器和连接器。
分配器和连接器是生成报表和输出到材料表或订单列表中的具体组件。

无需打开原理图页，利用表格式设备标识符就能快速舒适地在工作过程中重命名多台流体设备。

整个程序以电气工程和流体工程共用的数据组织为基础，无需同步或接口就可实现项目的统一管理。
这样，从操作界面到文档都采用统一的”外观”。

可共用现有的预设计列表。
所有的修改立刻一目了然，最大程度地减少了手动信息交换。

它严格遵循最新的流体工程设计标准ISO1219。
流体相关的工程设计，得益于EPLAN平台，能与其它工程专业紧密联系在一起，不同的工程设计任务能够并驾齐驱同步进行，整个工程执行流程都将被加速。

EPLAN Pro Panel是一款专注于三维控制柜、开关柜设计的CAE工程软件。

该软件所提供的功能主要包括：电气或流体控制箱柜内的三维布局设计；虚拟的三维布线或布管；数控加工所需数据的自动生成；线缆预装配和自动线缆加工所需数据的提供；三维的配电母线系统与折弯铜排的设计；以及与生产制造流程的完全集成等等。

创新性的EPLAN平台，将电气、流体工程设计与三维控制柜的设计、生产与装配的流程完全融为一体。
完全一致的数据，可以极大提升项目的品质，并加速整个工程流程。

使用 EPLAN Pro Panel ，您可以3D 设想并设计控制箱柜、开关设备和供能配电系统。
这样一来，只需使用一个软件便能完成各种工程任务：从创建电路图到规划3D 安装布局，再到连接虚拟布线。
自动提供广泛的生产数据和信息- 从组件标签到支持手动布线过程。

使用 EPLAN Harness proD，可以 3D 和 2D 形式高效设计电缆和电缆束并进行存档。
借助该软件，您可以自动化电缆和电缆束设计中的典型工作流程：从接收 EPLAN 平台的连接信息到直观布线，再到创建生产文档。
该软件对 MCAD 系统开放，因此可以无缝集成到现有的系统环境中。

EPLAN Harness proD 是一种技术领先的专家解决方案,用于实现高效的 3D 和 2D 电缆束设计,确定连接长度和线束直径,以及提供有关订单处理、材料调度和生产的文档。

EPLAN Harness proD 将电缆和电缆束设计内典型工作流程自动化，从接受 EPLAN 平台的连线信息、自动引导和互动敷设连接，直到创建包括针板图和电缆图纸在内的制造文档。
EPLAN Harness proD 连接系统内机械及电气设计的数据并将它优化添加到现有工作流程中。

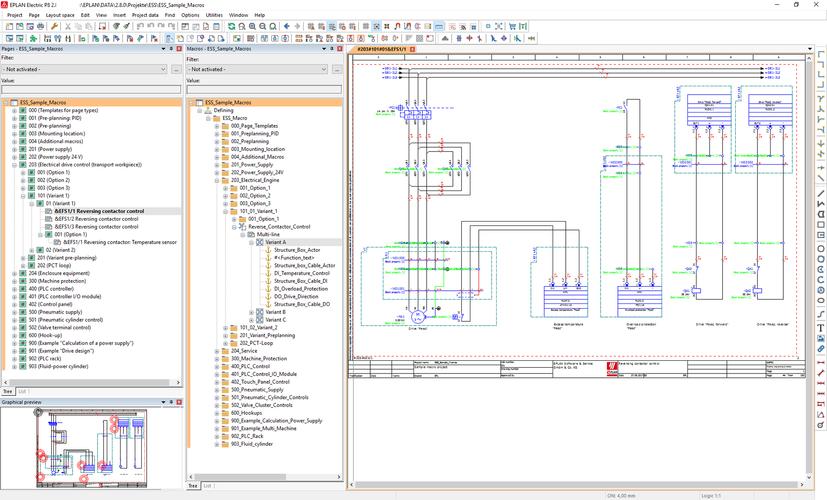

EPLAN Cogineer 开辟了一种全新的可能性，可一键式自动生成电气和/或流体工程的原理图或部分电路，是一种适用于 EPLAN Electric P8、EPLAN Fluid 或 EPLAN Pro Panel用户的通用型工具。

使用 EPLAN Cogineer 后，电气工程领域的工作步骤发生了巨大变化：EPLAN Cogineer 提供声明式用户界面，通过该界面可总览式配置或一键式生成完整的项目或某个项目的部分电路，无需再从模板项目或示例项目中复制、粘贴项目页面、宏或符号。
最后总能得到一个本地 EPLAN 项目，之后使用 EPLAN 平台中各种可用的功能便可进一步处理。
复制、模板错误或是粘贴后的一些必要调整措施可能会导致出错，通过生成原理图或部分电路则可完全避免这种情况。
除了提高组态结果的质量外，EPLAN Cogineer 还能自动缩短大量工程时间。

使用 EPLAN Cogineer，用户既可选择自动原理图生成功能，也可采用”传统”的手动组态方式，可在一个或同一个项目中进行。
EPLAN Cogineer 直接以现有的 EPLAN 宏库为基础，用户仅需具备 EPLAN 宏技术和处理 EPLAN 宏中的值集表相关的基础知识即可，无需高级编程语言或其他建模和配置方面的专业知识。

应用范围广，无论项目是按功能分级组织还是以面向生产的方式构建，均能从容应对，因此 EPLAN Cogineer几乎适用于所有行业，各种公司规模，以及重新规划和检修。

借助 EPLAN Cogineer，您可以在短时间内充分利用您工程系统的潜力，并提高电气和流体文档的质量。
您可以使用创建好的电路模板来构建宏库，在 EPLAN Cogineer 中只需轻轻一点，即可自动生成原理图。
得益于具有增值价值的工程创新方法，实施时长短 – 适用于各个行业和不同规模的公司。

EPLAN Smart Wiring 是您在箱柜中进行手动连线的得力虚拟助手。
从连接点到确切的布线途径，该软件可为执行布线作业的员工提供数字形式的所有必要信息，必要时，也可提供 3D 形式的信息。

您可以使用交通信号灯原理标记连线状态。
如果您需要再检查一遍确保一切正常，可以调用电气原理图，复查每个连接。
通过在中央服务器上提供项目数据，可以并行制造多个相同的箱柜，或是与多名布线员工一起工作。

EPLAN Smart Wiring是基于EPLAN Pro Panel中项目的数字化布局及接线信息来辅助企业手动机柜接线的工具。
该工具可以安装于PC或者平板电脑上，通过直观、形象、交互式的接线来辅助安装工人快速接线，提高接线的效率和正确率并帮助企业获得透明的工程进度信息，有利于提高工程质量及工程进度。

以上就是关于EPLAN系列常用软件的相关介绍，如您还需了解EPLAN软件更多其他相关信息，请与我们联系。

写到最后：

EPLAN的解决方案应用设备的整个生命周期，从前期的研发设计到制造到交付运维，EPLAN的设计数据都能应用，并且整个流程中只需设计一次，EPLAN高效工程设计，提高设计效率，提高设计质量，提高数据复用率。
